Línea de media tensión: cuándo instalarla, cómo dimensionarla y cuánto cuesta en una industria

Ampliar una planta industrial de 800 kW, conectar un autoconsumo fotovoltaico de 1,2 MW o electrificar la flota de carretillas de un centro logístico. Tres proyectos muy distintos con un mismo punto crítico: la línea de media tensión que conecta la red de distribución con el transformador de la empresa o instalación. Cuando esa infraestructura se proyecta sin el dimensionamiento adecuado, aparecen las caídas de tensión, los sobrecostes por peajes mal ajustados y las paradas no previstas por falta de potencia y por un mal diseño y dimensionamiento de la instalación.

Hablamos de tensiones entre 1 y 30 kV —habitualmente 15 o 20 kV— reguladas por el Real Decreto 223/2008 y sus instrucciones técnicas complementarias. Quien dirige una planta industrial sabe que decidir bien sobre esta infraestructura eléctrica condiciona la factura energética, la continuidad del suministro, la continuidad de la producción y el margen de crecimiento del negocio durante las próximas décadas.

En este artículo explicamos cuándo tu empresa o instalación generadora de energía necesita una línea de media tensión, cómo se dimensiona paso a paso, qué partidas componen el presupuesto y qué hemos aprendido en Cuerva ejecutando proyectos como el suministro a la actuación realizada en Los Mondragones en Granada o la ampliación del Hospital Vithas Xanit Internacional en Benalmádena.

¿Qué es una línea de media tensión y cuándo lo necesita una industria?

Una línea de media tensión es una instalación eléctrica con tensión nominal entre 1 y 36 kV que transporta energía desde el punto de conexión con la red de distribución de la compañía distribuidora de la zona hasta un centro de transformación propio. En el tejido industrial español, es la vía de acometida habitual cuando la potencia contratada supera los 100-150 kW.

En España, las instalaciones entre 1 y 36 kV se consideran alta tensión de tercera categoría según la normativa vigente. Esto implica que la empresa debe disponer de un centro de transformación propio, un centro de seccionamiento propiedad de la compañía suministradora, un proyecto firmado por técnico competente y una empresa instaladora habilitada en alta tensión. Los consumidores típicos son industrias agroalimentarias, hospitales, centros logísticos y plantas manufactureras con cargas de decenas o cientos de kilovatios. Si este escenario te resulta familiar, puedes profundizar en el detalle completo de una instalación eléctrica en nave industrial y cómo se estructura desde la acometida.

El salto desde la baja tensión a la media tensión no es solo un cambio de cable: es un cambio de modelo contractual. Al pasar a una tarifa 6.1TD (entre 1 y 30 kV), la empresa negocia el acceso directamente con la distribuidora, accede a potencias y tensiones superiores y suele mejorar el precio unitario del término de energía. A cambio, asume la propiedad, operación y mantenimiento de la infraestructura propia desde el punto de frontera hasta el cuadro general de baja tensión.

Esta decisión rara vez es reversible a corto plazo. Quien apuesta por la media tensión asume una inversión inicial relevante a cambio de capacidad de crecimiento y mejor estructura de costes a medio plazo. Por eso conviene plantearla cuando la planta proyecta crecer, electrificar procesos o integrar generación renovable propia.

¿Qué tensiones y categorías reconoce la normativa española?

La norma española clasifica las instalaciones eléctricas de alta tensión en tres categorías según la tensión nominal. La media tensión —entendida como el tramo entre 1 y 36 kV— forma parte de la tercera categoría.

La tercera categoría agrupa las líneas con tensión nominal entre 1 kV y 30 kV incluidos. La segunda categoría va desde 30 kV excluidos hasta 66 kV incluidos, y la primera categoría cubre las tensiones superiores a 66 kV. Esta clasificación —recogida en la ITC-LAT 01— determina qué tipo de proyecto, qué distancias de seguridad, dimensionamiento, materiales a utilizar y qué pruebas de puesta en servicio se exigen a cada instalación.

Para una industria, lo habitual es trabajar a 15 kV, 20 kV o 30 kV en las líneas de distribución de la distribuidora de la zona. Algunas áreas reciben suministro a 25 kV y, cada vez con mayor frecuencia, a 30 kV. La elección del nivel de tensión la impone la distribuidora y depende de la red existente en la ubicación, no de la preferencia del cliente. Esto es relevante porque la sección del cable, los apoyos y la aparamenta deben ajustarse a la tensión real del punto de suministro.

¿Qué tipos de líneas de media tensión existen: aéreas o subterráneas?

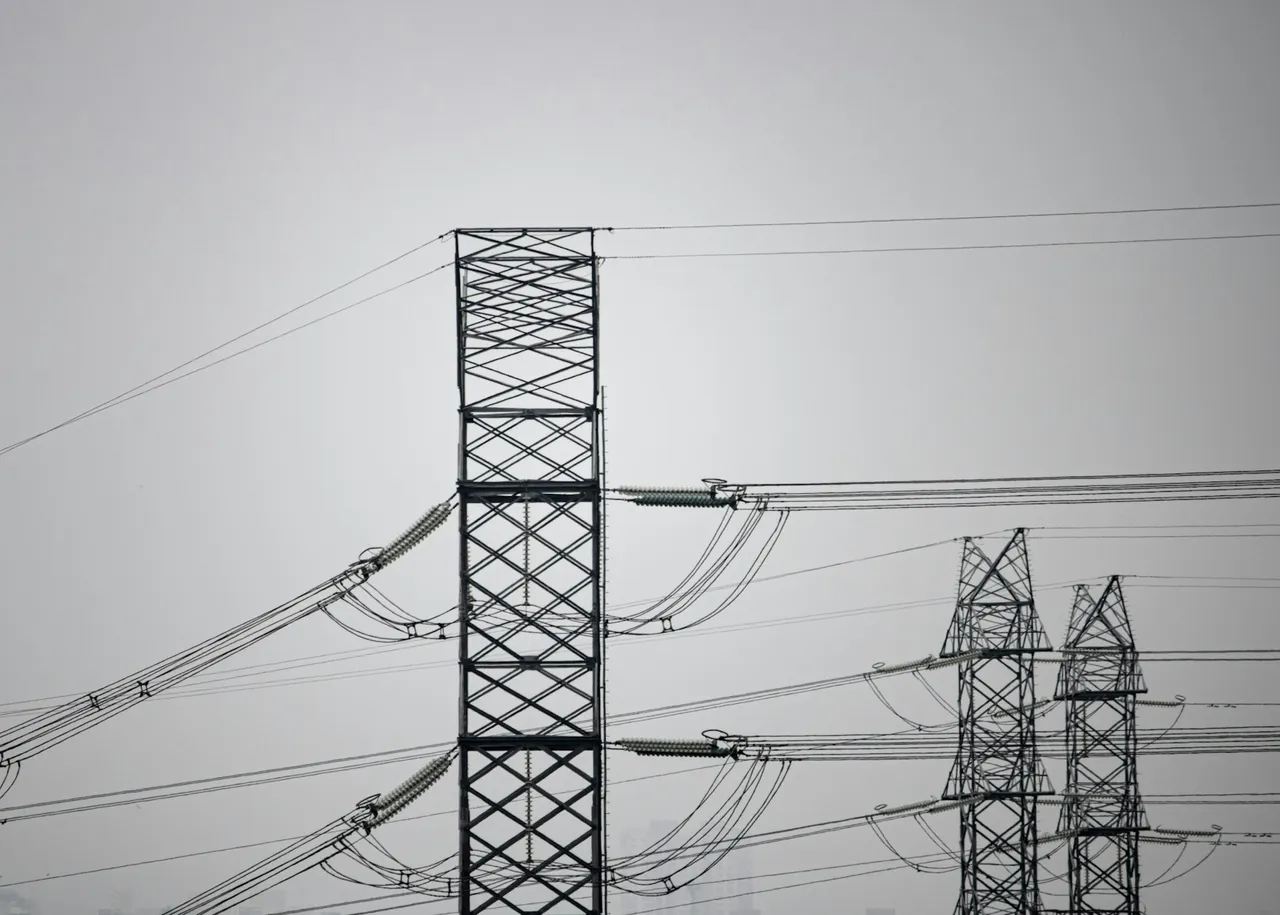

Las líneas de media tensión se clasifican en aéreas —con conductores desnudos tendidos sobre apoyos de hormigón o metálicos— y subterráneas, con cables aislados enterrados directamente en zanja o bajo tubo. Cada tipología se rige por una ITC-LAT distinta y responde a necesidades diferentes.

Las líneas aéreas (ITC-LAT 07 para conductores desnudos, ITC-LAT 08 para conductores aislados) son la opción habitual en entornos rurales y polígonos industriales con suelo disponible. Resultan más económicas de ejecutar, más fáciles de inspeccionar y tienen una vida útil de varias décadas si se mantienen bien. A cambio, están más expuestas a incidencias meteorológicas, descargas atmosféricas y fauna.

Las líneas subterráneas (ITC-LAT 06) se tienden en zanja con cables unipolares aislados —tipo HEPRZ1 (proyecto tipo Iberdrola) o RH5Z1 (proyecto tipo Endesa)—, protegidos por tubos, hormigón o placas y cinta de señalización. Son imprescindibles en cascos urbanos, en polígonos consolidados y siempre que la normativa municipal no permita apoyos en superficie. Ofrecen mayor fiabilidad frente a fenómenos externos, a cambio de un coste de ejecución que puede multiplicarse por dos o tres respecto a la aérea.

En proyectos industriales, la mezcla aérea-subterránea es frecuente: la línea atraviesa en aéreo terrenos rústicos y baja a subterráneo en los últimos tramos para entrar al recinto del cliente, donde la convivencia con naves, accesos y personas exige cable enterrado. Esta solución mixta suele ser la más eficiente en coste-beneficio cuando hay varios kilómetros de distancia entre el punto de conexión y la planta de producción o industria.

¿Qué normativa regula las líneas de media tensión en España?

Toda línea de media tensión en España se proyecta y ejecuta bajo el Real Decreto 223/2008, que aprueba el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus ITC-LAT 01 a 09. La norma está vigente y ha sido actualizada sucesivamente por el RD 560/2010, el RD 542/2020, el RD 145/2023 y, más recientemente, el RD 770/2025.

El reglamento se estructura en nueve instrucciones técnicas complementarias (ITC-LAT) que cubren desde las definiciones generales (LAT 01) hasta los anteproyectos y proyectos (LAT 09), pasando por las normas de obligado cumplimiento (LAT 02), los requisitos de empresas instaladoras (LAT 03), la documentación y puesta en servicio (LAT 04), las verificaciones e inspecciones (LAT 05), las líneas subterráneas (LAT 06), las líneas aéreas con conductores desnudos (LAT 07) y las líneas aéreas con conductores aislados (LAT 08). El listado consolidado de modificaciones puede consultarse en el portal del Ministerio de Industria y Turismo.

El proyecto eléctrico de la línea debe redactarse por un técnico competente, visarse si procede según la normativa autonómica y presentarse ante el órgano competente en materia de industria de la comunidad autónoma correspondiente. La ejecución solo puede realizarla una empresa instaladora habilitada en alta tensión según la ITC-LAT 03, y la inspección inicial corresponde a un Organismo de Control Autorizado (OCA) antes de la puesta en servicio.

Un error frecuente es confundir el RD 223/2008 con el RD 337/2014, que aprueba el Reglamento de instalaciones eléctricas de alta tensión y sus ITC-RAT 01 a 23. El primero regula las líneas; el segundo, las instalaciones fijas en centrales, subestaciones y centros de transformación. En una línea de media tensión para industria que termina en un centro de transformación privado, ambos reglamentos se aplican: el RD 223/2008 al tendido de la línea y el RD 337/2014 al centro de transformación.

¿Cómo se dimensiona una línea de media tensión industrial?

El dimensionamiento de una línea de media tensión parte del cálculo de la potencia prevista en la planta, aplica factores de simultaneidad, determina la sección del conductor y verifica tres condiciones: caída de tensión admisible, calentamiento del cable y comportamiento ante cortocircuito.

No existe una línea de media tensión “estándar”. Cada proyecto se dimensiona en función de cuatro variables: potencia demandada, distancia al punto de conexión, tensión de servicio y condiciones del entorno. Como referencia, según el catálogo Iberdrola NI 56.43.01, un cable HEPRZ1 de 150 mm² de aluminio admite del orden de 255 A en instalación enterrada directamente (a 25 °C, 1 m de profundidad y resistividad térmica de 1,5 K·m/W); un cable de 240 mm² alcanza unos 345 A en las mismas condiciones. Por debajo de estos valores, la intensidad nominal del cable marca el techo operativo.

¿Cómo se calcula la potencia prevista y el factor de simultaneidad?

El primer paso es sumar la potencia nominal de todos los receptores —motores, líneas de producción, climatización, iluminación, cargadores— y aplicar factores de simultaneidad y utilización realistas. Ese valor, corregido por la previsión de crecimiento a 10-15 años, es la potencia que debe transportar la línea de media tensión.

La previsión de cargas no se calcula sumando potencias nominales a secas: si una nave tiene 15 motores de 30 kW y solo funcionan simultáneamente 8, el factor de simultaneidad es 0,53 y la potencia útil aproximada baja a 238 kW. Sobredimensionar la línea un 30 % por arriba protege frente a crecimientos; subdimensionarla obliga a rehacer la acometida en media tensión en cuanto la empresa amplía o electrifica procesos.

Sobre esa potencia demandada, se añade siempre el margen por arranque de grandes motores (picos de 6 a 8 veces la intensidad nominal en arranques directos), la previsión de nuevas líneas de producción y —cada vez más relevante— el consumo futuro de cargadores rápidos para vehículo eléctrico o baterías de almacenamiento. Es el cálculo que marca la sección mínima del conductor junto con la caída de tensión y, por tanto, una parte significativa del presupuesto.

¿Cómo se determina la sección del conductor?

Con la potencia prevista definida, el cálculo eléctrico verifica tres criterios para validar la sección del cable: intensidad máxima admisible, caída de tensión dentro del límite reglamentario y poder de corte suficiente ante un cortocircuito. El criterio más restrictivo manda.

La caída de tensión en líneas de media tensión suele limitarse al 5 % entre el origen y el punto más desfavorable, aunque los pliegos de la distribuidora pueden imponer valores inferiores. Este criterio obliga a subir la sección cuando la distancia es elevada: para 2 kilómetros a 20 kV con 500 kW demandados, un cable de 95 mm² se queda corto y obliga a subir a 150 mm² aunque térmicamente bastara con la sección menor. Es uno de los errores más comunes en proyectos mal dimensionados.

El cálculo de cortocircuito comprueba que el cable y la aparamenta soportan la intensidad de cortocircuito durante el tiempo que tarda la protección en disparar (normalmente 0,5 segundos). Los valores típicos en redes de 20 kV están entre 12,5 kA y 16 kA. Si la aparamenta instalada no tiene el poder de corte adecuado, una falta puede destruir las celdas de media tensión, entre ellas las celdas de protección del transformador y las celdas de línea, y provocar un incendio en el centro de transformación.

¿Cuándo conviene elegir entre línea aérea o subterránea?

La elección entre línea aérea y subterránea depende del entorno urbanístico, la distancia al punto de conexión, los condicionantes de paisaje y el presupuesto disponible.

En desarrollos urbanos y polígonos industriales recientes, es habitual que las distribuidoras exijan canalizaciones subterráneas por motivos de seguridad, integración urbana y protección frente a impactos externos. Sin embargo, las líneas aéreas siguen siendo la solución dominante en entornos rurales o trazados largos por su menor coste de ejecución y facilidad de mantenimiento.

Como referencia orientativa, la ejecución de una línea aérea de media tensión en zona rural puede situarse entre 40.000 y 80.000 euros por kilómetro cuando las condiciones de terreno son favorables y no hay servidumbres complicadas. Una línea subterránea a 20 kV —con zanja, tubos, arquetas y cable de aluminio de sección media— puede oscilar entre 110.000 y 220.000 euros por kilómetro según la urbanización previa. Son rangos indicativos: un perfil rocoso, un cruce de carretera nacional o una zona protegida disparan el presupuesto de obra civil con facilidad.

Desde el punto de vista operativo, la línea subterránea presenta menos incidencias por climatología y menor impacto visual, aunque las averías son más lentas y costosas de localizar y reparar. La línea aérea, por el contrario, requiere más mantenimiento preventivo y está más expuesta al viento o la vegetación, pero permite inspecciones rápidas y tiempos de reposición inferiores.

En instalaciones industriales nuevas, la tendencia es ejecutar redes subterráneas por motivos urbanísticos, seguridad frente a vandalismo y mejor aprovechamiento del espacio disponible.

 Descubre cómo asegurar el máximo rendimiento en tu empresa mediante el mantenimiento eléctrico bien ejecutado en nuestra infografía.

¿Cuánto cuesta una línea de media tensión y qué incluye el presupuesto?

El coste total de una línea de media tensión industrial se descompone en cuatro grandes partidas: proyecto y tramitación, obra civil, material eléctrico (cable, apoyos, aparamenta) y puesta en servicio. Para una acometida típica de 500-800 metros en media tensión subterránea, el presupuesto suele moverse entre 100.000 y 250.000 euros antes del centro de transformación.

La obra civil representa la mayor parte del coste en una línea subterránea, con porcentajes que pueden alcanzar el 40 % y el 60 % del presupuesto total: apertura de zanja (0,8 m de ancho mínimo, 1,1 m de profundidad), lecho de arena, placas de protección, cinta de señalización, arquetas de empalme cada 300-500 metros y reposición de pavimento cuando la traza atraviesa acera o calzada. Según el Generador de precios CYPE, un metro de línea subterránea de 20 kV con cable de aluminio HEPRZ1 de 150 mm² ronda los 80 euros sin excavación, cifra sobre la que hay que sumar la obra civil completa.

El cable y la aparamenta suman entre el 25 % y el 35 % del presupuesto. En 20 kV con conductor de aluminio HEPRZ1, los precios de mercado se mueven en torno a 18-28 euros por metro para 150 mm² según proveedor y volumen contratado. Los empalmes premoldeados, terminales de conexión a la celda y elementos de puesta a tierra añaden entre 4.000 y 8.000 euros por cada punto singular de la traza.

¿Qué peso tienen la obra civil, el cableado y la aparamenta?

El reparto orientativo de un presupuesto de línea de media tensión subterránea se distribuye entre obra civil (40-60 %), cable y accesorios (25-35 %), ingeniería y tramitación (8-12 %) y puesta en servicio (3-5 %). El cruce de vías públicas, terrenos rocosos y zonas protegidas son los factores que más disparan el coste.

Los costes singulares son los que rompen presupuestos. Cada cruce de carretera con hinca o perforación dirigida puede costar entre 6.000 y 25.000 euros. Un cruce de vía ferroviaria supera los 30.000 euros por la complejidad de los permisos y la coordinación con el gestor ferroviario. Los trabajos de replanteo topográfico, el levantamiento arqueológico previo en zonas protegidas y las servidumbres de paso son costes que no aparecen en el presupuesto base, pero sí en la factura final.

En línea aérea, el capítulo dominante es el suministro y montaje de apoyos: un apoyo metálico de celosía de 12-18 metros de altura con crucetas cuesta entre 4.000 y 12.000 euros instalado, según la hipótesis de carga y el terreno. Un apoyo de hormigón armado, más económico, se sitúa en 2.500-6.000 euros. Por encima de 10 apoyos por kilómetro, el coste por metro lineal de la línea aérea se iguala al de algunos tramos subterráneos sencillos.

¿Cuánto cuesta el centro de transformación asociado?

Una línea de media tensión industrial termina casi siempre en un centro de transformación propio, cuyo coste debe sumarse al de la línea. Un CT prefabricado monobloque de 630 kVA instalado se mueve entre 55.000 y 85.000 euros; uno de 1.000 kVA con dos transformadores, entre 90.000 y 140.000 euros.

El centro de transformación incluye el edificio prefabricado, las celdas de línea y protección, el transformador seco o en aceite, las conexiones de baja tensión, la red de tierras y la protección contra sobretensiones. La potencia del transformador se elige en función de la demanda contratada y del margen de crecimiento: un CT dimensionado al 70 % de su capacidad nominal tiene pérdidas menores y margen para futuras ampliaciones sin rehacer la obra.

¿Qué factores hacen variar el precio final?

El precio final de una línea de media tensión varía mucho entre proyectos: distancia al punto de conexión, tipología del terreno, número de cruces singulares, exigencias de la distribuidora y presencia de la línea en entornos urbanos son las cinco variables que más peso tienen.

Hay dos factores que a menudo se subestiman. El primero es la especificación técnica de la distribuidora: cada compañía publica un proyecto tipo que fija materiales, fabricantes homologados y soluciones constructivas. Aceptar una marca no homologada puede suponer rehacer el tramo o pagar sobrecostes. El segundo es la tramitación administrativa: permisos municipales, autorización de industria, servidumbres y declaración ambiental en algunos casos pueden alargar el proyecto seis meses o más.

Casos reales: líneas de media tensión en entornos industriales y urbanos

En Cuerva hemos ejecutado líneas de media tensión para suministro para proyectos urbanísticos, infraestructuras críticas e instalaciones industriales donde la continuidad del suministro y la integración con el entorno condicionan tanto el diseño eléctrico como la ejecución de la obra civil.

Un ejemplo reciente es la actuación realizada en Los Mondragones (Granada), donde, entre noviembre de 2024 y marzo de 2025, ejecutamos la canalización y el tendido de una línea de media tensión subterránea de 1.500 metros para abastecer el solar del antiguo cuartel, donde se levantan 519 viviendas (317 de protección oficial) en una parcela de 90.118 m².

La infraestructura conecta la subestación de San Antonio con el sector AR-7.02 atravesando viales del casco urbano —Camino de San Antonio, Real de Cartuja, Cristo de la Yedra, Plaza de San Isidro, Avenida de Madrid y Ribera del Beiro—. La complejidad técnica del proyecto no estuvo únicamente en el tendido eléctrico, sino en la coordinación de canalizaciones con redes enterradas existentes, afecciones al tráfico y reposición urbana en un entorno de alta densidad de servicios.

En el Hospital Vithas Xanit Internacional (Benalmádena), ampliamos la instalación existente en media tensión incorporando un nuevo transformador de 800 kVA y un grupo electrógeno de 550 kVA, alcanzando una previsión de potencia total de 757,5 kW. El proyecto —enfocado en resiliencia hospitalaria— integra la línea de media tensión con soluciones de llamada de enfermera, megafonía para evacuación, circuito cerrado de televisión y control de accesos. La clave fue garantizar la continuidad del servicio asistencial durante toda la obra.

Estos proyectos reflejan un aspecto clave en el diseño de líneas de media tensión industriales: el coste de una avería no depende solo de la reparación eléctrica, sino del impacto operativo asociado a la parada. En instalaciones próximas a 1.000 kVA, el fallo de una cabina o celda de protección puede provocar pérdidas relevantes de producción y obligar al alquiler urgente de grupos electrógenos mientras llega el repuesto, especialmente en equipos con plazos largos de suministro.

Por eso, el dimensionamiento correcto de la línea, la selección de aparamenta y la implantación de estrategias de mantenimiento preventivo y predictivo son factores decisivos para reducir riesgos operativos y evitar sobrecostes durante la vida útil de la instalación.

Una infraestructura que condiciona los próximos 30 años del negocio

Una línea de media tensión no es únicamente una infraestructura de conexión eléctrica. Es el elemento que condiciona la capacidad de crecimiento de una instalación industrial, la potencia disponible para futuras ampliaciones, la integración de generación renovable y parte de los costes operativos asociados al suministro energético durante los próximos 20 o 30 años.

Decidir bien sobre esta infraestructura exige dimensionar con rigor, elegir entre aérea y subterránea con criterio técnico (no solo económico), ajustarse al proyecto tipo de la distribuidora y —sobre todo— pensar a años vista. Subdimensionar hoy para ahorrar un 10 % implica, casi siempre, rehacer mañana con un coste total superior.

En Cuerva acompañamos a empresas industriales, infraestructuras sanitarias y desarrollos urbanísticos en todo el ciclo completo: estudio de la demanda, proyecto eléctrico, tramitación, ejecución llave en mano (full EPC) de la línea de media tensión y del centro de transformación, y mantenimiento posterior. Si estás estudiando una nueva línea de media tensión o necesitas ampliar la capacidad eléctrica de tu instalación, puedes consultar nuestras soluciones y analizar con nuestro equipo la solución técnica más adecuada para tu proyecto.

Preguntas frecuentes

¿Cuánto tarda en ejecutarse una línea de media tensión nueva?

Entre 4 y 9 meses desde la firma del proyecto, según la longitud, los cruces singulares y la agilidad de la administración. El plazo se distribuye en ingeniería y tramitación (2-4 meses), ejecución de obra civil y tendido (1-3 meses) y puesta en servicio con inspección OCA (2-4 semanas).

¿Qué inspecciones periódicas son obligatorias en una línea de media tensión?

Las líneas de media tensión propiedad del cliente —no de la distribuidora— deben someterse a inspección inicial antes de la puesta en servicio y a inspecciones periódicas cada tres años según la ITC-LAT 05, realizadas por un Organismo de Control Autorizado. El titular debe llevar además un registro documental del mantenimiento ejecutado.

¿Qué diferencia hay entre ITC-LAT e ITC-RAT?

Las ITC-LAT son las instrucciones técnicas complementarias del RD 223/2008 y regulan líneas eléctricas de alta tensión (incluida la media tensión como tercera categoría). Las ITC-RAT pertenecen al RD 337/2014 y regulan las instalaciones eléctricas de alta tensión en centrales, subestaciones y centros de transformación. Una planta industrial con línea propia y CT privado aplica ambos reglamentos.

¿Puedo enlazar un autoconsumo fotovoltaico a la línea de media tensión existente?

Sí. Cuando la planta fotovoltaica supera los 100 kW de pico, la conexión se hace en media tensión a través del mismo centro de transformación. Eso implica proyecto específico, adecuación del sistema de protecciones y tramitación ante la distribuidora. En grandes autoconsumos industriales, el ahorro en peajes y la generación propia suelen amortizar la inversión en un plazo orientativo de 6-10 años, según perfil de consumo, precio de mercado de la energía y nivel de autoconsumo instantáneo.
